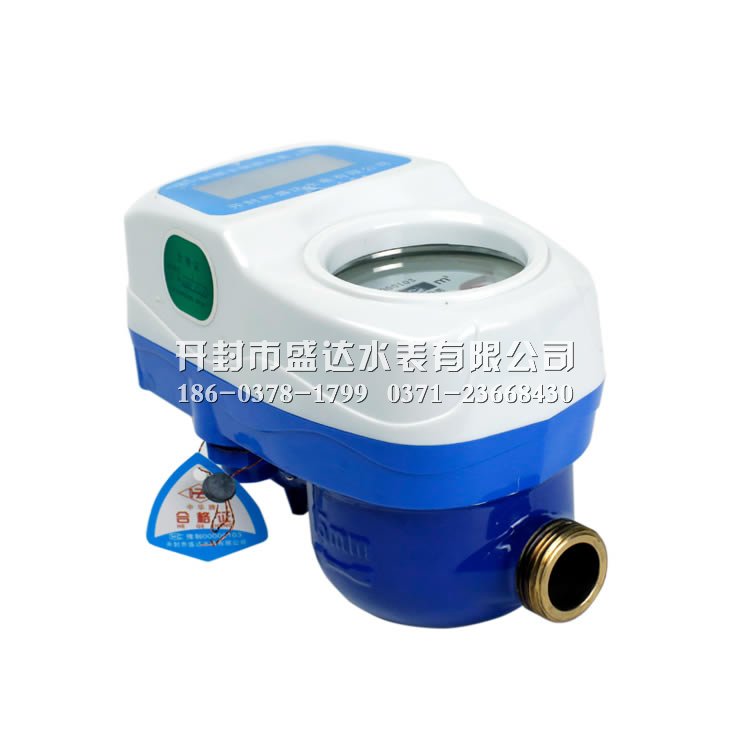

射頻卡水表

一、用途及范圍：

用來計量及控制流經自來水管道水的體積總量。該表具有高可靠性，高精度、低功耗的特點。各項參數符合國標（GB/T778.1-3-2007）和城鎮建設行業標準（CJ/T133-2007）的要求.

二、功能說明：

1、 計量功能：水表采用雙脈沖計數功能進行用水計量，兩個脈沖采樣傳感器交替工作送出

一組計量信號，水表根據設置的脈沖常數扣減一個單位的用水量。

2、 控制功能：在滿足條件時，水表控制閥門開關

2.1 剩余量為報警量時自動關閥

2.2存在透支限額時，如果透支水量等于透支限額時水表關閉閥門。

2.3 水表受到防磁攻擊自動關閥

2.4 電池電壓等于低于設定值時自動關閥

2.5 每月1日0時自動檢測閥門一次。

3、 顯示功能：可顯示本次購水量，剩余水量，累計用水量等參數可以在LCD上進行顯示，

用戶可以通過用戶卡查看表中的剩余水量和累計用水量信息。

4、 報警功能：電池欠壓，剩余水量不足關閥，閥門故障和誤操作，水表可以通過顯示或閥

門控制進行報警提示。報警值可以通過卡片設置。

注：電池欠壓檢測點為3.0V，檢測到低電壓后30天**關閥。

5、 參數設置功能：管理方可以根據自己的實際需要，通過用戶購水來設定水表中的報警水

量、充值下限、透支限額等參數。

5、防止水量囤積功能：當水表中的剩余水量大于充值下限時，拒絕用戶將新的購水量輸入

到水表中，只有當表中的剩余水量小于充值下限時，才允許將新的購水量輸入到水表中。

6、保護功能：

6.1電池欠壓保護功能：電池電壓過低時進行提示和記錄并可以通過用戶卡返回到管理

系統進行相應的處理；同時根據電池剩余容量的大小控制閥門的開關。

6.2磁干擾保護功能：水表在受到外界磁干擾攻擊時，可以關閉閥門防止用戶非法干擾

水表運行達到竊水目的；外界攻擊撤消后，插入用戶卡即可恢復正常。

6.3電池激活功能：為防止鋰電池存在的滯后效應每月定時放電激活電池。

7、 補卡功能：用戶卡丟失后，可以通過后臺管理系統為用戶重新補發一張用戶卡，并將*

近一次購水記錄補寫到用戶卡中，水表可以自動判別*后一次購水記錄是否對表**。

8、時鐘和日歷功能：系統上電運行萬年歷，自動識別閏年、閏月。通過參數設置卡提供水

表整機出廠之前設定日歷和時鐘的方式。

9、檢查功能：可以支持在水表中插入檢查卡 ，將水表中的數據全部讀出，供維修人員、后

臺管理系統檢查分析使用。

10、階梯水價結算功能：水表每月固定時點凍結月累計用水量，配合后臺售水系統可完成階

梯水價收費結算。

三、性能特點：

1、全電子板一體式設計，采用SMT焊接工藝，具有較高的可靠性，可選防水（全密封）、防潮、防塵等處理工藝。，尤其適用于工作在潮濕環境的計量水表。

2、采用MCU芯片智能化控制，全CMOS微功耗電路設計，防磁場攻擊；可適合水表從生產、

測試、安裝、運行和維護的所有流程。

3、內部存儲介質可靠性：能擦寫1000萬次；保存時間100年；靜電保護可以大于3000伏。

4、系統時鐘計時誤差小于3S/天。

5、電子板采用可選的多種連接方式。適合干式表或濕式表的配套。可以應用不同的外接設

備，例如閥門種類、采樣方式、電池供給等。

6、可支持一卡兩表功能。

7、水表可以以多種精度計量，分別為：整數計量、1位小數計量。

8、低功耗工作方式：水表進入睡眠狀態時為低功耗工作方式，整機靜態功耗電流﹤10uA

9、配有相應的測試軟件或單機版管理系統，構成整個管理系統的應用。
